如何安全使用熱風槍進行返修？
熱風槍那這是什么東西？熱風返工？真的很簡單。您需要同時熔化IC上的所有引腳以將其移開或調整其位置。烙鐵不能做到，但是熱風臺可以做到！

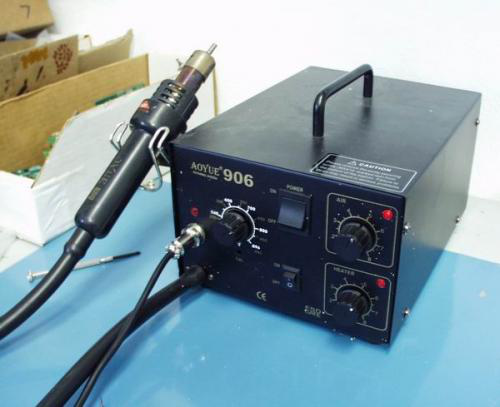

返修臺很簡單。它將空氣泵送至噴槍。槍內有一個線圈，線圈會變得非常熱，并在通過時加熱空氣。

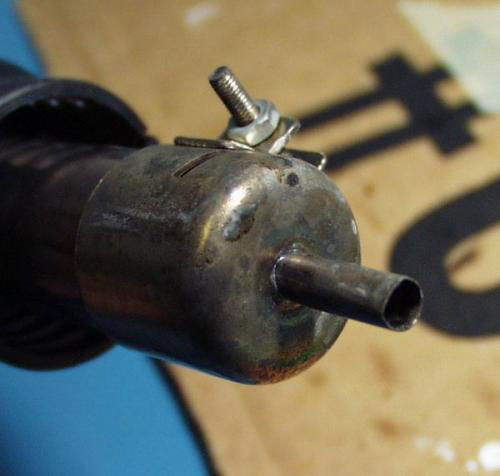

大多數熱風槍都有一個相當大的噴嘴-直徑約1厘米。然后將噴嘴連接到噴槍的末端，以限制空氣進入的位置。通過減小噴嘴尺寸，氣流增加。現在，您有一個尖銳且非常熱的空氣源。空氣會加熱電路板的區域，使引腳熔化，使您能夠液化多個引腳連接！

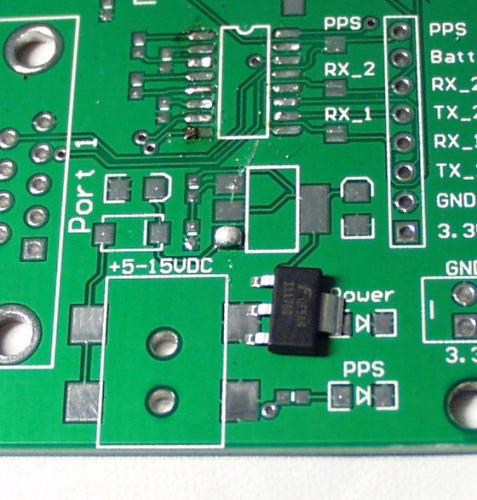

因此，讓我們回到多引腳SMD部分（例如SOT-223 LM1117可變電壓調節器）。假設它是由于反向電壓或某些原因（因?yàn)檫@永遠不會發生）而燒斷的，需要用新的穩壓器替換它。步驟1是從PCB上完全移除IC。大多數人認為每種尺寸的零件都需要一個專用噴嘴。事實是，我們將基本的圓形噴嘴放在了我們的設備上，從未將其取下。空氣將加熱PCB的較大區域。
加熱組件需要5-10秒。

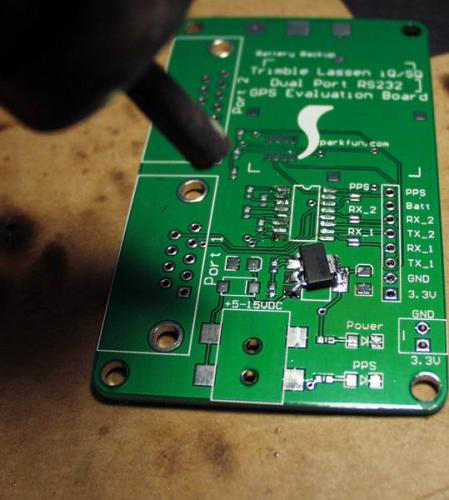

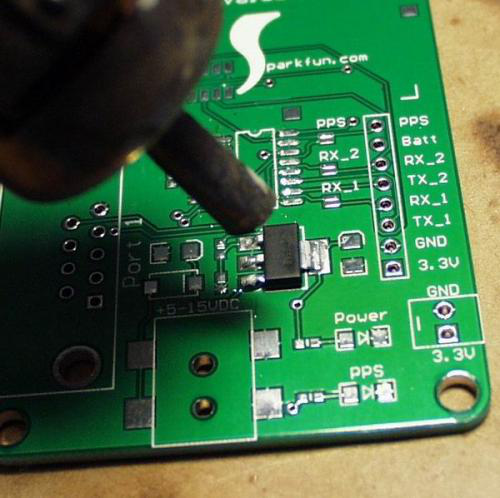

只要您處理的面積不足1平方英寸，就可以在PCB上移動噴嘴，直到IC和PCB達到熔融溫度（425F？）。用鑷子輕輕推動組件，以測試組件是否已釋放。如果沒有，繼續加熱。您的戳工具應放在一邊，以免干擾進入PCB的氣流。5-10秒后，IC將釋放，您將把IC插入鑷子和非常熱的PCB中！

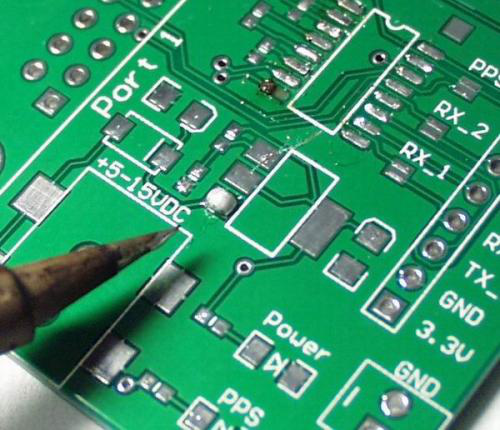

卸下IC后，讓PCB稍微冷卻一下，用新的焊料重新整理一下焊盤，然后芯吸掉圓頂形的焊盤。
圓頂一墊。檢查來自完全刀技術的所有劃痕。很壞！

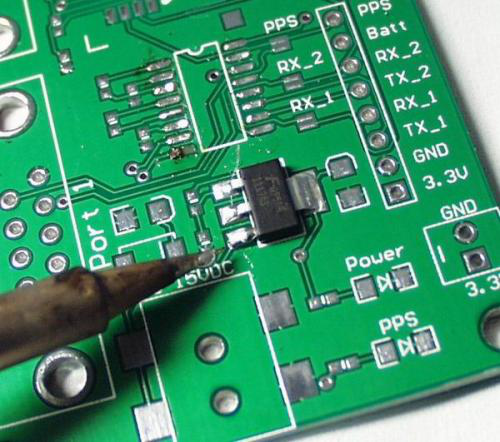

深圳小銘打樣SMT貼片：焊接好并清潔引腳，您就完成了！
